Сабвуфер на 15 дюймов и чертеж короба

Наверное одна из самых простых самоделок, позволяющих серьёзно сэкономить деньги , это сабвуфер. Как правило приходится платить лишь за большой и качественный НЧ динамик, всё остальное без проблем находится в домашней мастерской, или закромах знакомого дяди Васи. Руководствуясь такими мыслями и было решено собрать сабвуфер своими руками.

Динамик имелся на 15&#8243, и проведя соответствующие расчёты вышли такие исходные данные:

  • Тип короба: бас-рефлекс
  • Объем , 114 л
  • Частота настройки , 45 Гц
  • Материал , ДСП 18 мм
  • Демпфирование , нет (не требуется)
  • Пассивные фильтры , нет (требуется кроссовер)
  • Динамик , B&C 15PS100 8 Ом, 700 Вт RMS

Приводить все расчёты тут не будем, если нужны подробности , посмотрите как это делается в аналогичном сабвуфере.

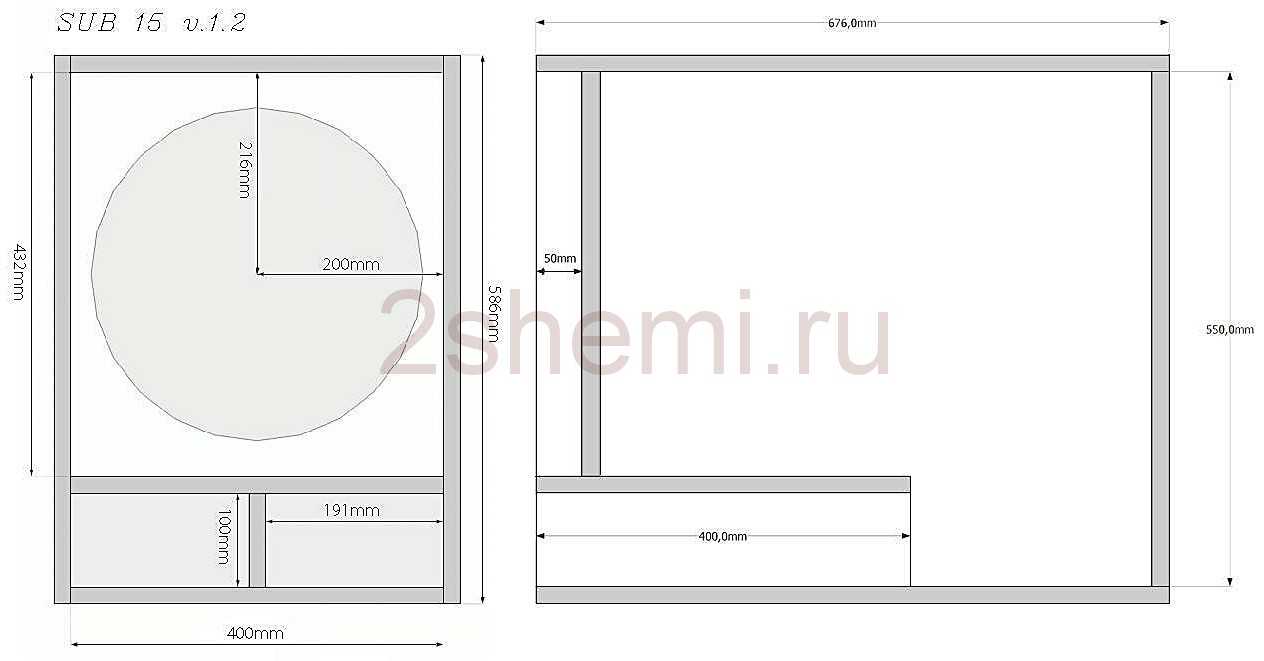

Чертежи корпуса и размеры элементов

  • Верхнее основание , 675 х 437 мм
  • нижнее основание , 675 х 437 мм
  • левая сторона , 675 х 550 мм
  • правая сторона , 675 х 550 мм
  • задняя панель , 400 х 550 мм
  • передняя панель , 400 x 450 х 50 мм
  • рефлекторная стенка горизонтальная , 400 x 382 мм
  • отражательная раковина , 100 x 400 мм

Отделка короба: черный матовый нитроцеллюлозный лак Нитромал, распылитель с большой насадкой, который дал эффект желаемой текстуры.

Усилитель для домашнего сабвуфера своими руками

Расходы на самодельный 15&#8243, саб получились в основном на динамик , около 14000 рублей, но вы можете найти дешевле, всё зависит от марки и магазина. Использовались для работы электроинструменты: дрель, лобзик, фреза, вибрационная шлифовальная машина, компрессор и покрасочный пистолет.

Процесс изготовления корпуса

Пространство для элементов измерьте и отметьте карандашом места распилов, точность сборки очень важна, если ошибиться на несколько миллиметров все будет косо.

Детали вставлены друг в друга и склеены, затем черновая обработка (машинка), полировка. Края должны быть закруглены (наждачка последовательно 120-&gt, 200-&gt, 400). Места, труднодоступные для пульверизатора, должны быть предварительно окрашены кистью или валиком.

Лакирование делается с небольшим давлением воздуха (2 атмосферы) и большим соплом, выдерживать соответствующие дозы краски, слишком большие капли вызывают пятна (сначала попробуйте на простой доске). Если кто-то хочет фрезеровать, работайте с большой осторожностью, но лучше отдать это дело тому, у кого есть ЧПУ станок.

Решетка защитная для динамика будет сделана из перфорированного металлического листа.

Тесты и советы по настройке

Для оптимального эффекта от прослушивания используйте активный фильтр или кроссовер с выходом на сабвуфере, а для получения действительно крутого, приятного и теплого баса, нужно обрезать верх при частоте 80-130 Гц, тогда качество баса будет действительно фантастическим!
